一、適用場合
　　BDR型繩索張力儀適用于電力行業、通信行業、交通運輸行業、玻璃墻幕裝飾行業、索道運行業、建筑行業、游樂場所、隧道施工、漁業捕撈與各大科研院所和教學機構、檢測機構及涉及到繩索和鋼絲繩拉力的場合。

　　二、功能特點

　　1、具有張緊力的繩索結構，不需拆卸即可直接測量。

　　2、重量輕、結構簡單、操作方便，適用于任何場合。

　　3、性能穩定、測量精度高，具有系統自動補償功能，當被測索規格與測力儀索號規格相同時，在額定量程內精度可達2%以內。

　　4、具有十五種線徑測量功能、測量范圍更寬。

　　5、使用范圍：適用于柔性的，拉伸的索。如各種鋼絲繩、高強度繩索等。

　　6、精度等級：最大功能的2～6%（取決于繩索形式和特點）。

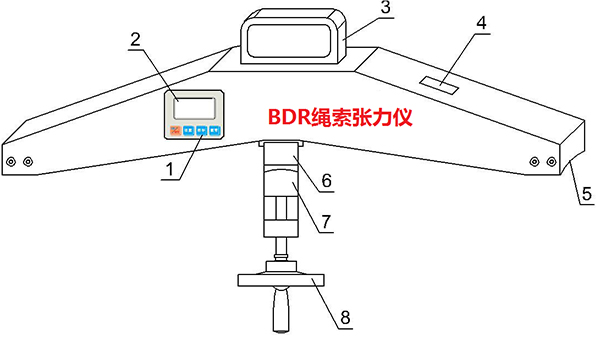

　　一、外形結構

　　這種測力方法的投入大，只適用于試驗研究和噸位大、要求高的個別工程，不適用于布索量大的預應力結構工程。

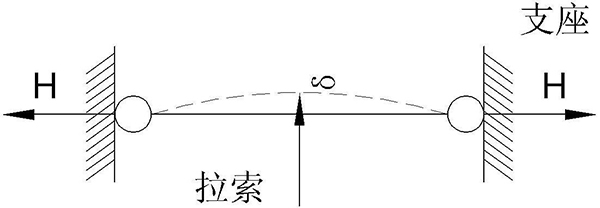

　　非介入式測力的方法也有兩種，一種是震動頻率測量法，即索的自振周期T與索內張力H、索長L、索的質量W成函數關系，由公式可知測出了索的震動周期T就可算出索內的拉力H，原理比較簡單，但將震信號轉化為信號，經計算機處理后再輸出索力值。這個過程需要的儀器設備多，工人掌握的難度大，也不便于高空作業。另外索端的支承條件對震動周期有影響，對索力測量的精確度也有影響。另一種測量索力的原理是基于力學原理，如下圖所示，索力的橫向位移δ與索的拉力H、橫向力P和索的長度之間有函數關系。位移保持一定數值情況下，索拉力H越大，橫向作用力P越大。



　　七、按鍵介紹

　　1、ON/OFF鍵：可以用來開機，和關機。

　　2、設置鍵：用戶在測量界面可以通過此鍵進入設置菜單，并且在設置數據時按此鍵保存數據。

　　3、保存鍵：用來保存測量的數據，長按此鍵，進入查看界面。在查看界面時，按此鍵，可以選擇當前儲存測量值。

　　4、置零鍵：在實時測量時，按此鍵，可以修正零點。在峰值和自動峰值時，按此鍵，可以清除峰值，恢復到零點；在查看界面時，按此鍵，可以清除當前儲存測量值，長按此鍵，可以清除全部存儲測量值。在用戶設置界面，按此鍵，不保存數據退回上一級界面。
